Диапазон измерений по гамма-из­лучению от 0,05 мР/ч до 200 Р/ч в ди­апазоне энергий гамма-квантов от 0,084 до 1,25 Мэв. Приборы ДП-5А, ДП-55 н ДП-5В имеют шесть поддиапазонов измерений. Отсчет показа­нии приборов производится по нижней шкале микроамперметра в Р/ч, по вер­хней шкале — в мР/ч с последующим умножением на соответствующий ко­эффициент поддиапазона, Участки шка­лы от нуля до первой значащей цифры являются нерабочими. Приборы имеют звуковую индика­цию на всех поддиапазонах, кроме первого. Звуковая индикация прослу­шивается с помощью головных теле­фонов3.

Питание приборов осуществляется от трех сухих элементов типа КБ-1 (один из них для подсвета шкалы), ко­торые обеспечивают непрерывность ра­боты в нормальных условиях не менее 40 ч — ДП-5А и 55 ч — ДП-5В.

При­боры могут подключаться к внешним источникам постоянного тока напряже­нием 3.6 и 12В — ДП-5А и 12 или 24В — ДП-5В, имея для этой цели колодку питания и делитель напряжения.

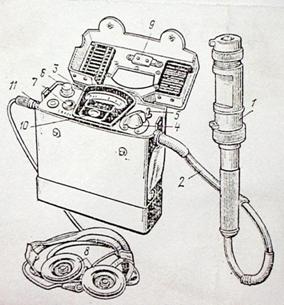

Прибор состоит из измерительного пульта; зонда в ДП-5А(Б) или блока детектирования в ДП-5В /, соединенных с пультами гибкими кабелями 2; контрольного стронциево-иттриевого источника бета-излучения для проверки работоспособности приборов (с внутренней стороны крышки футляра у ДП-5А(6) 9 и на блоке детектирования у ДП-5В).

Измерительный пульт состоит из панели и кожуха. На панели измери­тельного пульта размещены: микроам­перметр с двумя измерительными шка­лами 3; переключатель поддиапазонов 4; ручка "Режим" 6 {потенциометр ре­гулировки режима); кнопка сброса показаний («Сброс») 7; тумблер подсве­та шкалы 5; винт установки нуля 10; гнездо включения телефона 11. Панель крепится к кожуху двумя невыпадающими винтами. Элементы схемы прибо­ра смонтированы на шасси, соединенном с панелью при помощи шарнира и винта. Внизу кожуха имеется отсек для размещения источников питания. При отсутствии элементов питания сюда мо­жет быть подключен делитель напряжения от источников постоянного тока.

Воспринимающими устройствами приборов являются газоразрядные счетчики, установленные: в приборе ЛП-5А—один (СИЗБГ) в измеритель­ной пульте и два (СИ3БГ и CТC-5) в зонде; в приборе ДП-5В — два (СБМ-20 и СИЗБГ) в блоке детектирования.

Зонд и блок детектирования t пред­ставляет собой стальной цилиндричес­кий корпус с окном для индикации бе­та-излучения, заклеенным этилцеллюлозной водостойкой пленкой, через которую проникают бета-частицы. На корпус надет металлический поворот­ный экран, который фиксируется в двух положениях («Г» и «Б») на зонде и в трех положениях («Г», «Б» и «К») на блоке детектирования. В положении «Г» окно корпуса закрывается экраном и в счетчик могут проникать только гамма-лучи. При повороте экрана в положение «Б» окно корпуса открыва­ется и бета-частицы проникают к счет­чику. В положении «К» контрольный источник бета-излучения, который ук­реплен в углублении на экране, уста­навливается против окна и в этом по­ложении проверяется работоспособ­ность прибора ДП-5В.

На корпусах зонда и блока детек-тирования имеются по два выступа, с помощью которых они устанавливают­ся на обследуемые поверхности при ин­дикации бета-зараженности, Внутри корпуса находится плата, на которой смонтированы газоразрядные счетчики, усилитель-нормализатор и электриче­ская схема.

Футляр прибора состоит: ДП-5А — из двух отсеков (для установки пульта и зонда); ДП-5В — из трех отсеков {для размещения пульта, блока детек­тирования и запасных элементов пита­ния). В крышке футляра имеются окна для наблюдения за показаниями при­бора. Для ношения прибора к футляру присоединяются два ремня.

Телефон 8 состоит из двух малога­баритных телефонов типа ТГ-7М и ого­ловья из мягкого материала. Он под­ключается к измерительному пульту и фиксирует наличие радиоактивных из­лучений: чем выше мощность излуче­ний, тем чаще звуковые щелчки.
